台面：6000*2500mm

双平台：交换工作台

功率：10KW 12KW 15KW 20KW

激光发生器：适配多个主流国内厂家激光器，锐科、创鑫、GW，可根据客户具体需求定制。

激光切割头：根据客户需求及选择功率段适配多个厂家切割头，BOCI（波刺）、 RayTools（嘉强）、岗春。

操作系统：标配柏楚系统、图形化界面，操作便捷上手快。

床身：全中空结构床身设计，机床主体无受热区域保证使用无热变 形。 床身主要结构件模块化设计，主要部件分段制作整体精加工 ，实现主要部件快速装配保证交货期。 优质碳素结构钢板榫卯焊接床身，卯、焊结合降低床身在焊 接过程中焊接变形，机床部件整体退火消除内部焊接应力， 结构刚性强，高速运行更稳定。

重型床身采用单侧双排地脚设计，外侧地脚承 受设备自重，内侧地脚承受工作台和切割板材 负载，集装整体地脚支撑更加稳固规避了精度 被大负载和热变形影响的可能，超长时间保障 设备精度。

切割区域挡板模块化快拆设计，维护 简单更换便捷。切割区域小格分区。 独立风门抽尘结构，大口径专用风道 ，保证风量吸力集中，有利于切割热 量和烟尘排出。

低桩横梁搭配高桩床身，传动安装位置更高，传动 侧两端安装防护挡板，有效防护切割过程火花，保 护风琴护罩和传动部件。床身两侧增加防烧挡板， 防止火花飞溅损坏防尘罩和传动部件，保障机床精 度、稳定性。

横梁：低重心、钣金榫卯焊接横梁，大截面、高刚性、轻量化、低热膨胀系数， 保证机床的精度和设备动态性能。 大行程机床采用浮动横梁设计，一端浮动补偿，优化机床精度，设备运行 更加平稳。 横梁结构经过轻量化设计，经有限元软件对结构强度进行分析优化，强度 更高、刚性更好、性能更稳定、质量更轻，整体重量与铝横梁相当设置略 低，减少电机负载，降低了高动态下对床身的冲击，更大程度提高设备整 体的动态性能和高加速度与高运行速度下设备整体的稳定性。 一种激光切割机轻量化浮动切割横梁 申请号：202322745125.4 横梁拖链倾斜角度安装，拖链运动方向强度更高，设备高速运行时拖链更 加稳定。

交换工作台：高低对拉交换工作台，采用平移对拉式设计，故障率更低，运行更快，工作效率 高。整体结构采用钢结构焊接。稳定性好，承载能力更高。 可实现床身内部前端激光切割、后端上下料，互不干涉，极大提高工作效率。 大功率设备采用双电机控制，高低工作台采用双链条双电机驱动， 支持三种工作台交换方式，可实现同进同退或一进一退，方便床身清洁和维护。 低台平台与切割头高度大行程，通过大于 300mm，满足大型管件、成型后的非 标箱体切割需求。

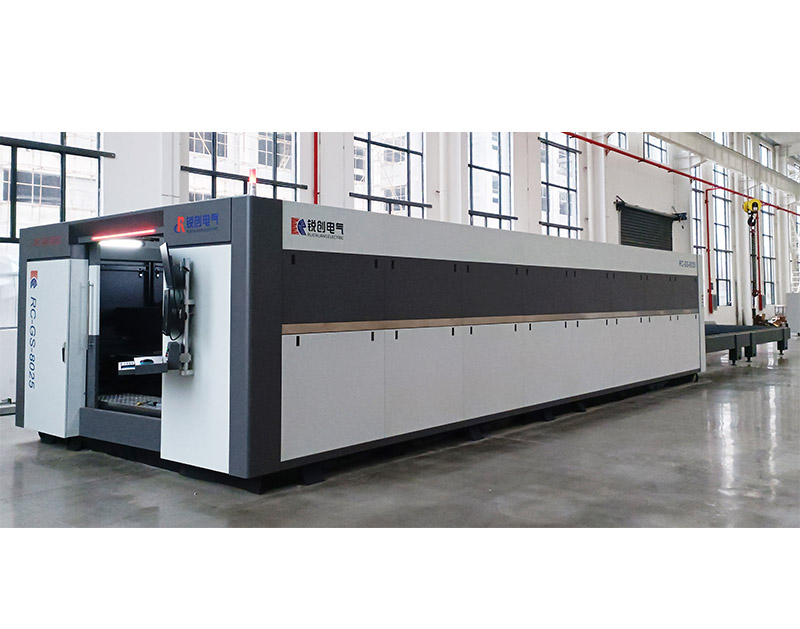

外护罩：大包围全封闭结构，专属光纤波长可见光防护窗，独立电控柜，前部自带工具 箱。27 英寸大屏幕人机友好交互界面，操作更加方便。可加装监控，便于大台 面观察操作。 外护板两侧模块化可快速拆装便于设备安装、维护、保养。整块波浪板顶棚，拆 装方便。后部升降隔离门，机床底部四轴防尘帘，切割区域封闭性更好，保证外 部操作人员职业健康安全。

视频监控：大幅面设备配备多角度视频监控。独立监控平面，后部可安装独立大屏幕，设备 运行观察方便。
