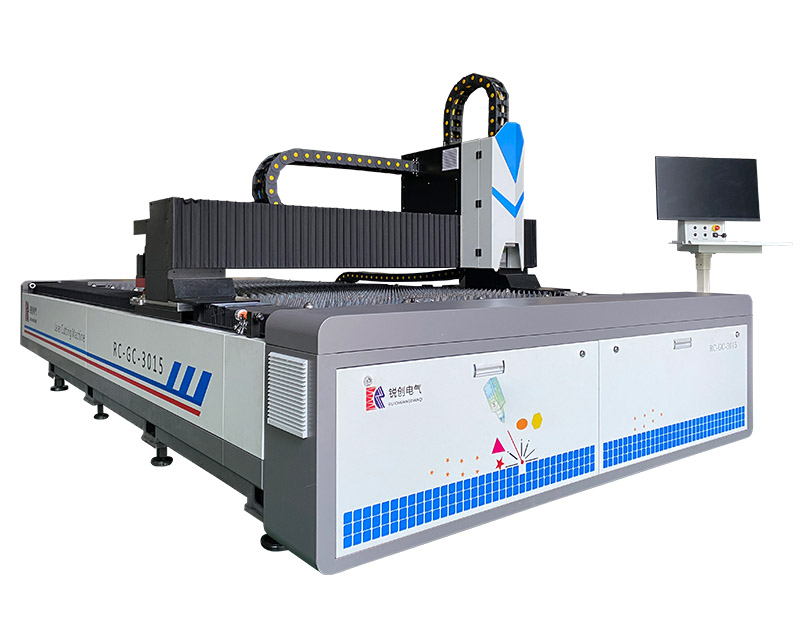

RC-GC-3015单平台激光切割机

GW 柏楚总线激光切割控制系统

咨询热线：18137768096

RC-GC-3015单平台激光切割机

GW 柏楚总线激光切割控制系统

RC-GC-3015单平台激光切割机

台面：3000*1500mm

平台：单平台

激光发生器功率：3KW 4KW 6KW

设备特点：

半中空结构床身，受热面积小，优质碳素结构钢板榫卯焊接床身，卯、焊结合降低床身在焊接过程中焊接变形，机床底座经热处理方式消除内应力。结构刚性强，高速运行更稳定。

全中空结构床身设计，机床主体无受热区域保证使用无热变形。床身主要结构件模块化设计，主要部件分段制作整体精加工，实现主要部件快速装配保证交货期。

优质碳素结构钢全板焊榫卯床身，通过钢板折弯和焊接搭建床身结构，折弯、卯、焊结合优化床身结构降低床身在焊接过程中应力集中和热变形，优化床身框架力学结构，整体刚性强，高速运行更稳定。

切割区域挡板模块化快拆设计，维护简单更换便捷。切割区域小格分区。独立风门抽尘结构，大口径专用风道，保证风量吸力集中，有利于切割热量和烟尘排出。

激光发生器：适配多个主流国内厂家激光器，锐科、创鑫、GW，可根据客户具体需求定制。

切割头：根据客户需求及选择功率段适配多个厂家切割头，BOCI（波刺）、RayTools（嘉强）、岗春。

操作系统：标配柏楚系统、图形化界面，操作便捷上手快。

技术参数

主要配置清单

标准配置内容	标配型号及功能
激光发生器	锐科、创鑫、GW 3000W 4000W 6000W
光纤自动调焦切割头	BOCI（波刺）、RayTools（嘉强）、岗春
数控系统	柏楚总线激光切割控制系统
精密齿条	台湾YYC
减速机（含齿轮）	台湾法斯顿
高速伺服电机与驱动部分	柏楚S9
高精密直线导轨（机床）	亚德客（AirTAC）
精密滚珠丝杆（Z轴）	台湾ABBA
电气控制	施耐德（Schneider）
气路控制	SMC、亚德客（AirTAC）等
主机机床床身及配件	锐创自制，全中空结构床身，榫卯拼接板焊床身，整体床身数控电炉退火应力失效处理、大型龙门铣整体加工。
Z轴	锐创自制，轻量化全封闭Z轴结构，有效延长导轨使用寿命。
横梁	锐创自制，低重心钣金榫卯焊接横梁，大截面、高刚性、轻量化、低热膨胀系数横梁，轻量化设计理念，经有限元优化分析，动态性能好。
除尘	锐创自制，外护罩全包围结构设计，尾部隔离门顶部循环风道，底部四周防尘帘，切割区域小格分区，底部跟随切割头移动分区除尘风门，机床床身内置大截面通风除尘管道，可外接大直径风管接口，满足除尘通风风量要求。
冷水机	汉立（具有智能化双温自动跟踪功能，具有超温报警保护、制冷和保持常温功能，防止雾化效应和焦点漂移）
润滑	宝腾集中润滑油泵
