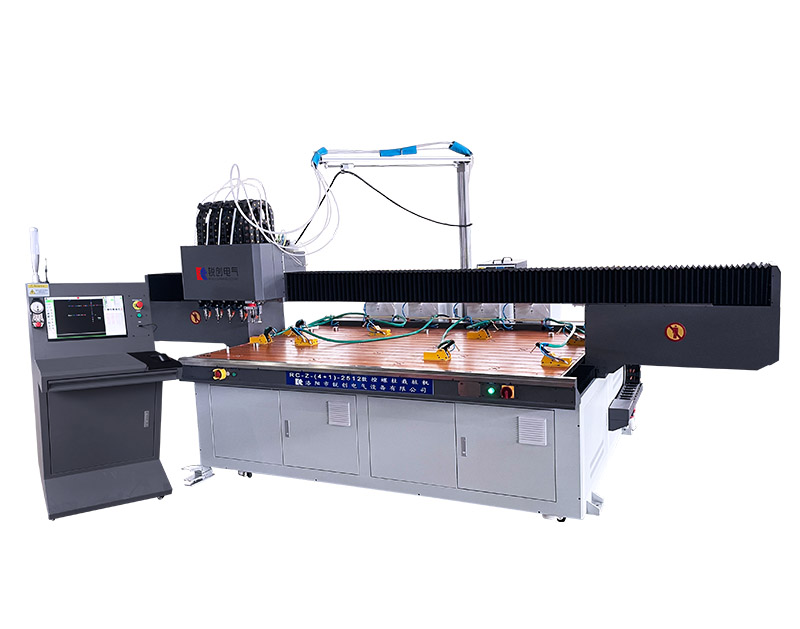

数控螺柱栽钉机RC-Z-(4+1)-2212

类别:CNC螺柱焊接系统

咨询热线:13603961828

立即订购

立即订购

在线询价

数控螺柱栽钉机RC-Z-(4+1)-2212

立即订购

在线询价

机架结构

机架设计为横式结构,采用一体焊接机架从而保证整体机架结构,具有刚性好、稳定、经久耐用,并且保证了控制行走精度。

横式结构为龙门架行走为短边方向,便于摆放工件。

X 轴铝型材横梁,具有刚性好、稳定、经久耐用,并且保证了控制行走精度。

床身结构

床身采用重型型钢焊接而成,经过退火处理后,通过大型数控龙门铣床加工X、Y轴传动导轨槽安装面,运行速度稳定,产品质量能得到很好的保证。

传动系统

传动部分X/Y轴标配同步带或齿轮齿条传动,直线导轨导向,保证高精度、高速运转;X轴可选配直线电机+金属磁栅传动;直线电机使用寿命长,功耗更低,传动性更稳,定位更精准;配套高精度磁栅,耐用不易老化,精度高,抗污染能力强;Z轴丝杆传动+导轨导向。

驱动系统

行走机构全部由高精度伺服电机驱动,实现精准定位。

Y轴采用双驱伺服电机控制,保证设备在高速运行过程中的高精度和平稳性。

特殊工位

洛阳锐创自主研发的铣刀枪头,有吹气和防溅功能

电动铣刀

铣刀:加工镀锌板时,由于表面锌层与内板存在材质上的差异。如未经表面处理,栽钉时将会出现“炸胡”,“虚焊”等现象。加工质量得不到保证,后期处理的工作量也较大。通过我公司自主研发的“消层”技术,可避免以上问题。当用户在程序内开启“消层”功能,设备将自动使用铣刀将表面涂层,该技术提高了加工质量、加工效率,大大减少了人工消耗,可调节的消层深度,确保设备适用于任何厚度的涂层,可调节的消层范围,使加工区域更加美观,减少后期处理的人工物料浪费。

该技术提高了加工质量、加工效率,大大减少了人工消耗。

防溅功能:枪头连接高效焊接防溅液,防止焊接时产生的飞溅氧化物,由于高温作用而粘附于母材上。保护工人不受焊渣伤害,减少虚焊和漏焊。焊前喷涂防飞溅液在焊缝两侧,落下的焊渣明显减少,个别落下粘在表面的焊渣,用抹布可以擦去,表面不留痕迹,也不生锈,对后期的表面涂装也无任何影响。

吹气功能:可吹除铣刀处理后的铁屑,防止嘴吹或者用手去清除造成的铁屑飞入眼中或割伤手指。

设备通过数控系统定位,有人工无法比拟的精准性、稳定性、

设备优势

⑴定位精准:采用计算机编程控制,定位灵活、方便、稳定。

⑵焊接质量高:可将多种规格的螺钉迅速、牢固地焊接在金属表面,焊接板材背面无痕,无明显凹陷、凸起。

⑶适应材料广泛:可焊接冷板、不锈钢、铝板、镀锌板等多种材料

⑷效率高:可配多把焊枪同时焊接多种规格的螺钉,自动送钉,自动焊接,且无需钻孔、铆接、弧焊以及焊后处理等繁琐的传统工艺,每分钟可焊接25~30个螺钉,省时省力。

⑸数控编程:可实现更加复杂的焊接方案需求。

技术参数

名 称

参  数

名  称

参  数

设备型号

RC-Z-(4+1)-2212

驱动方式

电伺服+气动

工作行程

2200mm×1200mm(X*Y)

Z轴行程

气动

150mm

设备外形尺寸

4700×2200×1900mm

伺服

150mm

Y轴移动速度

45m/min

Z轴移动速度

15m/min

X轴移动速度

45m/min

自动焊枪

4把(更多可定制)

螺柱直径/mm

M3~M8(可定制)

数字通讯储能焊机

1台(可支持多枪)

螺柱长度/mm

手动调节范围10-25mm(小料仓)

手动调节范围10-35mm(大料仓)

更长可定制

(可定制螺柱长度自动调节功能)

自动送钉器

4台(可支持订制)

焊接精度
±0.15mm

控制轴数

3

重复定位精度

0.02mm

压钳数量

8个

气源

用气量

0.3m³/min

焊接速度

20-35/min

压力

0.7Mpa

床身结构

龙门式

工作电源

380V/50HZ

平台垫板

电木板
